Technical 技術支持


安裝風扇固定方式；

1：首先安裝風扇固定件

2：安裝風扇電機與吊桿機座連接板、鎖緊吊桿機座連接板固定螺絲及吊桿固定螺絲。


安裝鋼絲繩；

先穿過橫梁或混凝土與風扇軸心平行，將鋼絲繩一頭穿過預留孔，用鋼絲繩扣將其鎖緊（如圖），然后將鋼絲繩另一頭穿過橫梁，再穿過另一個預留孔，確定好鋼絲繩的長度，切斷鋼絲繩再用鋼絲繩扣鎖緊（如圖），重復此過程把另一邊安裝上。防擺動平行鋼絲繩，鋼絲繩與風扇軸心的夾角應保持在30-50度，先將鋼絲繩 一頭穿過預留孔，用鋼絲繩扣將其鎖緊，然后將鋼絲繩另一頭穿過花蘭碼圓孔頭，鋼絲繩長度以方便調12節 花蘭碼為主選取，切斷鋼絲繩再用鋼絲繩扣鎖緊（如圖），另取鋼絲繩穿過橫梁（注意選取不能向風扇軸心 移動的位置穿）用鋼絲繩扣將其鎖緊，然后將鋼絲繩另一頭穿過花蘭碼拉環中，確定長度切斷鋼絲繩再用鋼 絲繩扣鎖緊（如圖），重復此過程安半另三條防擺動安全繩。完成后兩人同時擰緊對角線的花蘭碼，在擰緊 四條安全繩的過程中需要注意保證葉座水平。


扇葉與葉輪盤安裝：

1：扇葉安裝：扇葉安裝時，一人托平扇葉，另一人把扇葉插入葉輪盤（注意插入葉輪盤時先把扇葉內部的防脫落鋼絲繩往外拉出一點露出鋼絲圈（如圖），然后再插入葉輪盤穿入螺栓擰緊螺母（靠近風扇軸心的孔注意扇葉上部要安裝扇葉安全拉板，下部安裝葉座安全拉板），最后鋼絲圈穿到葉座安全板靠近風扇軸心的孔，再用墊片壓緊再擰緊螺母。 2：葉輪盤與電機軸套固定由6個M8x35螺栓穿過葉座--電機軸套--防脫板再放入螺母擰緊， 然后再用6個M8x30緊固葉輪盤，葉輪盤防松板。


尾翼安裝：

先擰開扇葉安裝尾翼的M8螺栓螺母，注意扇葉內部有一條防扇葉折斷脫離鋼絲繩，該鋼絲繩尾翼這一側的圓環與扇葉、尾翼固定（如圖）。


主機安裝完成后檢查：

1，檢查所有螺栓緊固件與扇葉轉動時有沒與障礙物碰撞：用鈑手對所有螺栓、螺母檢查是否有漏擰緊的，然后觀察風扇葉片周圍是否有障礙物，然后手動緩慢旋轉扇葉，再依次檢查風扇轉動時可能碰撞的障礙物、吊燈等阻擋物可以適當縮短或移開。

2，每個螺絲和螺母澆上適當?shù)姆浪删o固劑。


運行限制

本說明書供安裝、運行、維護人員認真閱讀，嚴格遵循，吊扇的安裝和維護工作必須遵守本公司不承擔非正常使用和超出規定范圍使用產品造成損壞的責任產品及配件按用戶提供 參數進行選型設計，若參數改變，應告之本公司確認其可行性，產品不可在不穩定區域運行，比高頻振動區域的地方，請確認放置區域可行性， 產品不得在惡劣環境中運行，比如腐蝕、爆炸和含灰塵氣體濃度超標等。


試調與運行

調試說明

所有參數出廠時已經匹配檢驗好，安裝時只需按接線圖接好線后，檢查好風扇轉動時是否有阻礙物后，確定沒有阻礙物后開機試運行，如果電機運行是反向， 可以通過調換電機UVW中的任意兩相接線端子位置，換好方向后必須等扇葉停止轉動，并且切斷總電源線5分鐘后再重新試運行。


運行操作

啟動風扇前先檢查是否有阻礙物、是否安全，檢查調速旋扭是否在零位打開電箱，開啟電源，將空氣開關斷路器合上，屏幕閃爍，將屏幕上方旋鈕往右調節，轉速加快， 風量變大，將旋鈕往左調節，轉速變慢，風量變小，用戶根據實際需要調整到合適位置即可。 關閉風扇步驟：將屏幕上方旋鈕調整到最左位置，待風扇屏幕顯示數字25以下或得風扇完全停止運行即可關閉電源，將空氣開關斷裂器撥下，關閉電箱。

電源開關或擰啟停旋扭是在發生緊急情況下才可以直接操作。

美碩風·風悅系列/風王系列


INSTALL FLTTINGS

安裝配件

  • 09.jpg

    主機總成

  • 11.jpg

    連接底板、吊桿

  • 12.jpg

    扇葉

  • 13.jpg

    智能控制系統

  • 10.jpg

    裝飾底盤

  • 01.jpg

    防滑螺母、螺絲

  • 02.jpg

    扇葉環形連接片

  • 03.jpg

    鋼絲繩固定件

  • 04.jpg

    扇葉連接板

  • 05.jpg

    尾翼

INSTALLATION

部分安裝示意圖

  • 06.jpg

    工字鋼頂梁結構

  • 07.jpg

    混泥土橫梁結構

  • 08.jpg

    方通/角鋼結構

INSTALL FITTINGS

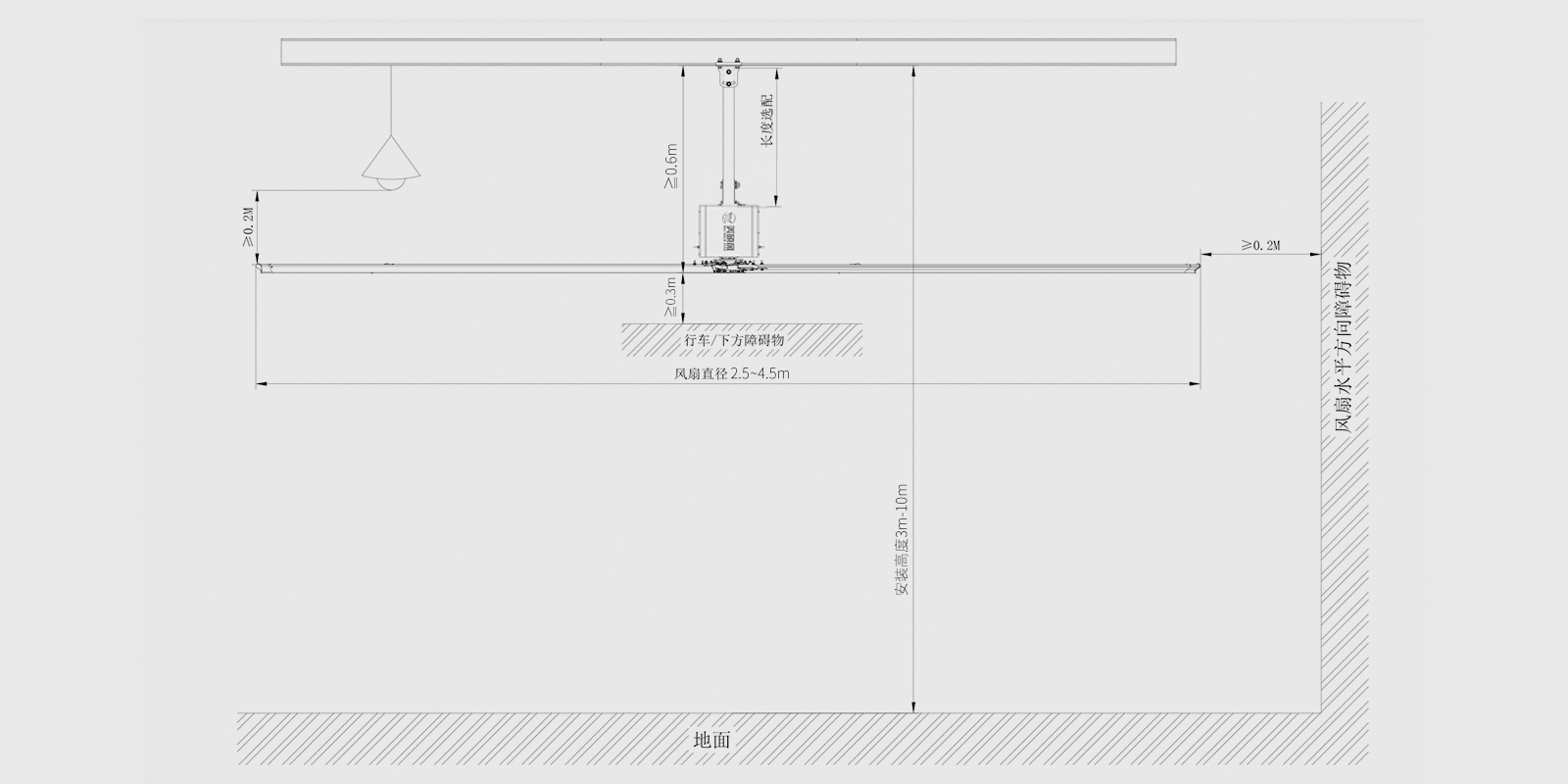

立面安裝示意圖




安裝方式Installation method


A：H型鋼或者工字鋼結構的固定：采用8~10mm厚防滑槽設計夾板固定方式，上下固定鎖緊。


B：混泥土橫梁結構的固定：采用8~10mm厚90度鋼板，使用化學螺栓或德國DIN933螺栓，8.8級標準；DIN125A防松自鎖螺母；左右固定鎖緊。


C：圓管/方通/角鐵結構的固定：采用12mm直徑12.9級以上U形碼抱箍上下螺栓鎖緊固定。


一、什么樣的建筑環境適合安裝風悅/風王系列大型風扇？


只要廠房高度符合4米以上，H型鋼結構、工字鋼結構、鋼筋混泥土結構、球柱型結構、


角鐵結構或復雜結構等場所皆可安裝；比如：廠房/車間、倉庫、火車站、汽車站、候車室、


體育館、機場、展覽館、畜牧養殖場等，且用電380V-420V/220V-240V皆可安裝 。


二、安裝的基本條件


1、風扇固定點離地面凈空高度4米以上 。


2、選擇安全的承載大梁進行安裝或者根據現場進行改造后安裝 。


3、風扇的最佳安裝高度為風扇扇葉直徑的1.1~1.3倍，最低不應少于3米 。


4、確保風扇安裝位置無吊燈或者其它障礙物阻擋風扇正常運轉（風扇離障礙物有效安全距離可參照以上圖解）。


5、伴有長時間特大熱源或有油污、易燃、易爆的場所不適合安裝 。




美碩風·風尚系列


INSTALL FLTTINGS

安裝配件

  • 09.jpg

    主機總成

  • 10.jpg

    連接底板、吊桿

  • 13.jpg

    扇葉

  • 12.jpg

    智能控制系統

  • 11.jpg

    裝飾底盤

  • 01.jpg

    防滑螺母、螺絲

  • 02.jpg

    扇葉環形連接片

  • 03.jpg

    鋼絲繩固定件

  • 04.jpg

    扇葉連接板

  • 05.jpg

    尾翼

INSTALLATION

部分安裝示意圖

  • 06.jpg

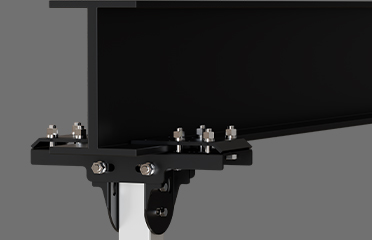

    工字鋼頂梁結構

  • 07.jpg

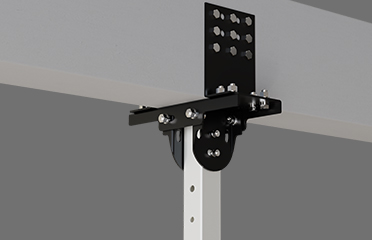

    混泥土橫梁結構

  • 08.jpg

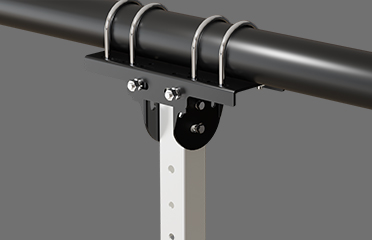

    方通/角鋼結構

INSTALL FITTINGS

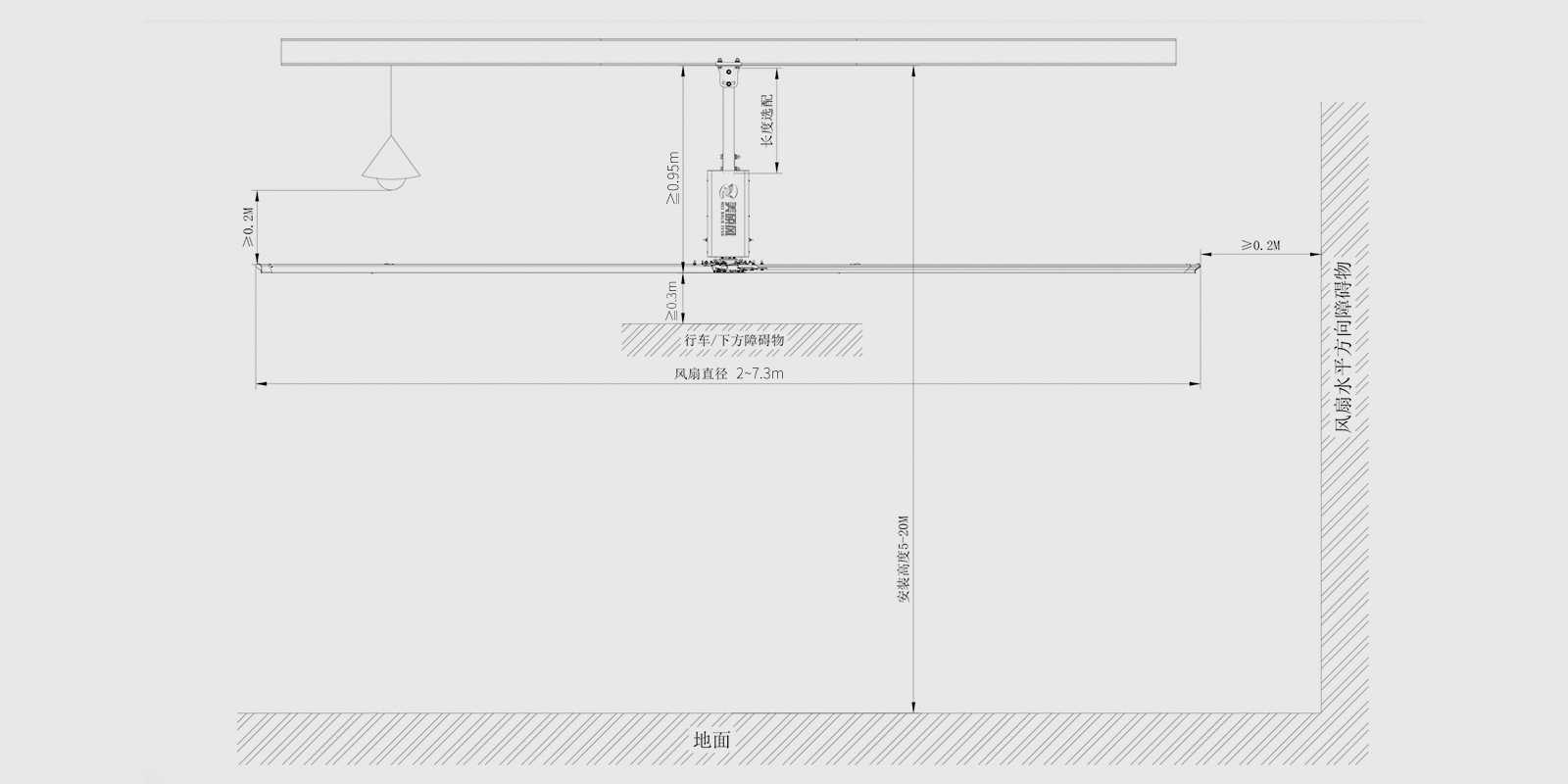

立面安裝示意圖




安裝方式Installation method


A：H型鋼或者工字鋼結構的固定：采用8~10mm厚防滑槽設計夾板固定方式，上下固定鎖緊。


B：混泥土橫梁結構的固定：采用8~10mm厚90度鋼板，使用化學螺栓或德國DIN933螺栓，8.8級標準；DIN125A防松自鎖螺母；左右固定鎖緊。


C：圓管/方通/角鐵結構的固定：采用12mm直徑12.9級以上U形碼抱箍上下螺栓鎖緊固定。


一、什么樣的建筑環境適合安裝風悅/風王系列大型風扇？


只要廠房高度符合4米以上，H型鋼結構、工字鋼結構、鋼筋混泥土結構、球柱型結構、


角鐵結構或復雜結構等場所皆可安裝；比如：廠房/車間、倉庫、火車站、汽車站、候車室、


體育館、機場、展覽館、畜牧養殖場等，且用電380V-420V/220V-240V皆可安裝 。


二、安裝的基本條件


1、風扇固定點離地面凈空高度4米以上 。


2、選擇安全的承載大梁進行安裝或者根據現場進行改造后安裝 。


3、風扇的最佳安裝高度為風扇扇葉直徑的1.1~1.3倍，最低不應少于3米 。


4、確保風扇安裝位置無吊燈或者其它障礙物阻擋風扇正常運轉（風扇離障礙物有效安全距離可參照以上圖解）。


5、伴有長時間特大熱源或有油污、易燃、易爆的場所不適合安裝 。



美碩風·風彩系列


INSTALL FLTTINGS

安裝配件

  • 09.jpg

    主機總成

  • 10.jpg

    連接底板、吊桿

  • 11.jpg

    扇葉

  • 12.jpg

    智能控制系統

  • 05.jpg

    安全結構裝置

  • 01.jpg

    防滑螺母、螺絲

  • 02.jpg

    扇葉環形連接片

  • 03.jpg

    鋼絲繩固定件

  • 04.jpg

    扇葉連接板

  • 13.jpg

    尾翼

INSTALLATION

部分安裝示意圖

  • 06.jpg

    工字鋼頂梁結構

  • 07.jpg

    混泥土橫梁結構

  • 08.jpg

    方通/角鋼結構

INSTALL FITTINGS

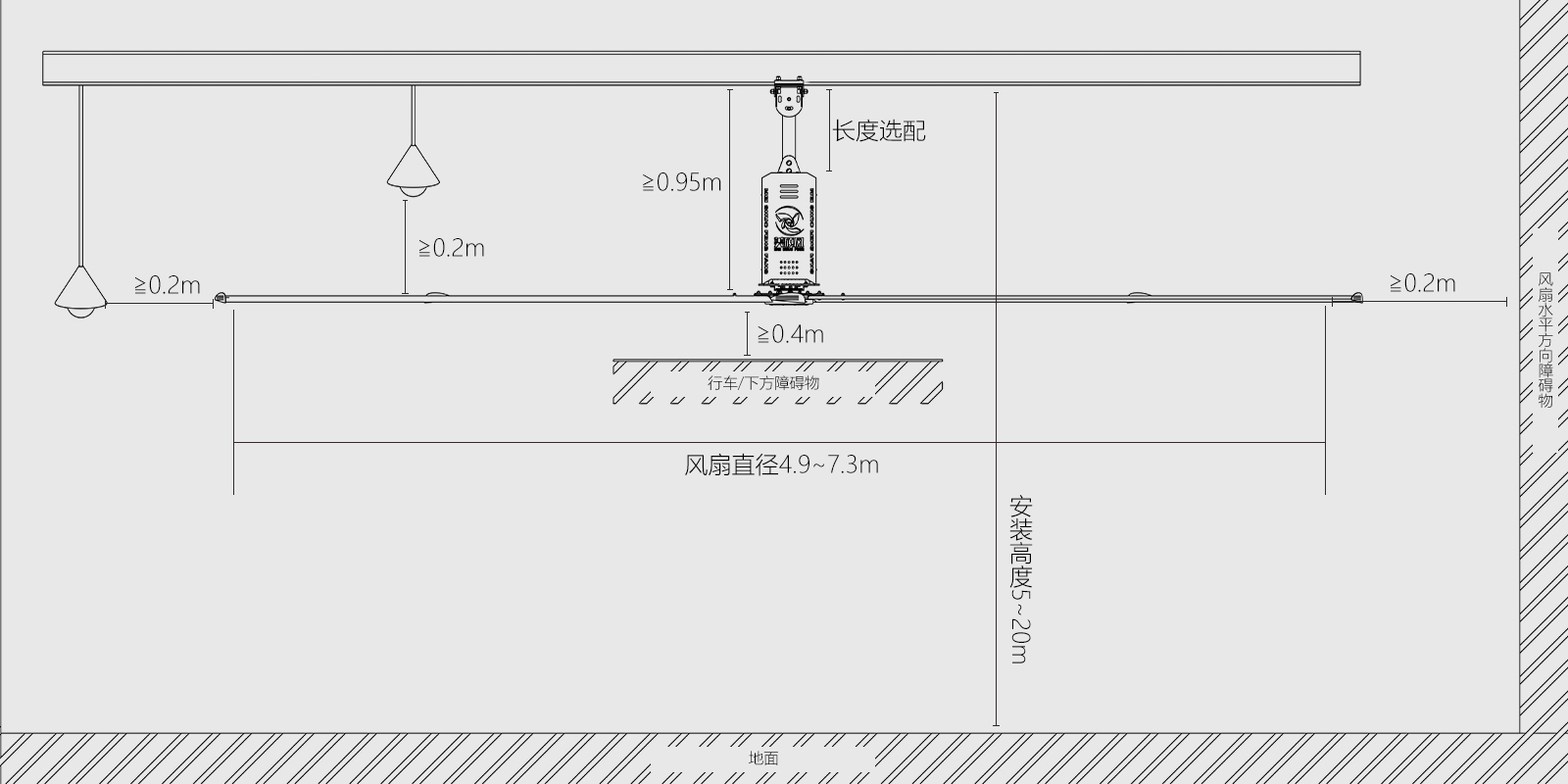

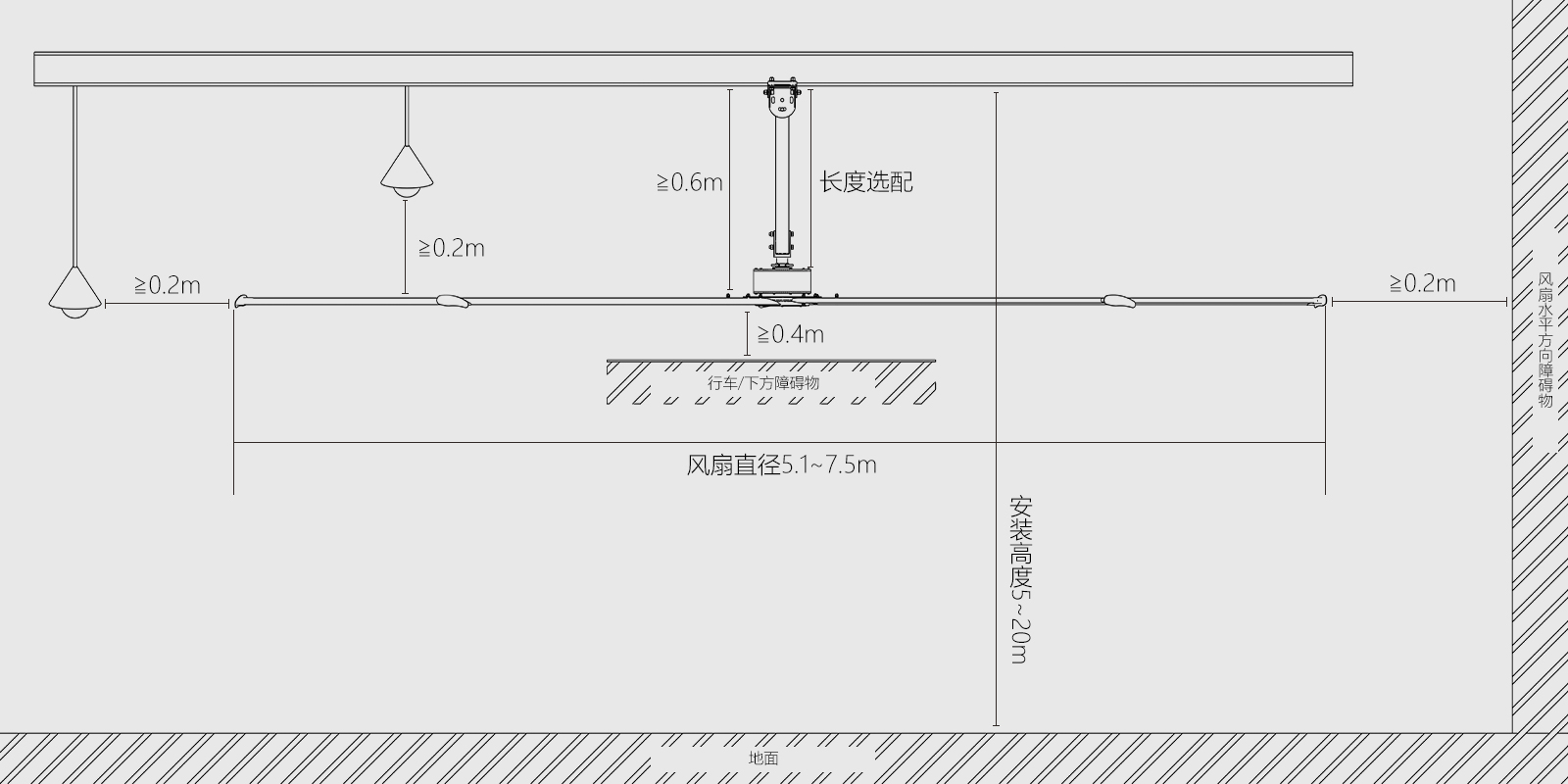

立面安裝示意圖




安裝方式Installation method


A：H型鋼或者工字鋼結構的固定：采用8~10mm厚防滑槽設計夾板固定方式，上下固定鎖緊。


B：混泥土橫梁結構的固定：采用8~10mm厚90度鋼板，使用化學螺栓或德國DIN933螺栓，8.8級標準；DIN125A防松自鎖螺母；左右固定鎖緊。


C：圓管/方通/角鐵結構的固定：采用12mm直徑12.9級以上U形碼抱箍上下螺栓鎖緊固定。


一、什么樣的建筑環境適合安裝大型風扇？


只要廠房高度符合4米以上，H型鋼結構、工字鋼結構、鋼筋混泥土結構、球柱型結構、


角鐵結構或復雜結構等場所皆可安裝；比如：廠房/車間、倉庫、火車站、汽車站、候車室、


體育館、機場、展覽館、畜牧養殖場等，且用電380V-420V/220V-240V皆可安裝 。


二、安裝的基本條件


1、風扇固定點離地面凈空高度4米以上 。


2、選擇安全的承載大梁進行安裝或者根據現場進行改造后安裝 。


3、風扇的最佳安裝高度為風扇扇葉直徑的1.1~1.3倍，最低不應少于3米 。


4、確保風扇安裝位置無吊燈或者其它障礙物阻擋風扇正常運轉（風扇離障礙物有效安全距離可參照以上圖解）。


5、伴有長時間特大熱源或有油污、易燃、易爆的場所不適合安裝 。
